简单的从名称上看三辊卷板机和四辊卷板机的区别就是一个是三辊,一个是四辊。但是这一个辊的区别,造成了三辊卷板机和四辊卷板机的行动机构的区别。 下面为大家简单的讲述一下它们的区别。
机械三辊卷板机又分为三辊对称式卷板机和三辊非对称式卷板机,从外观区别就是,三辊对称式卷板机是上面一个辊,下面两个辊,是对称的;三辊非对称式卷板机是一边两个辊,一边一个辊,是非对称的。
三辊对称式卷板机,上辊在两下辊中央对称位置作垂直升降运动,通过丝杆丝母蜗杆传动而获得,两下辊作旋转运动,通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩。该机缺点是板材端部需借助其它设备进行预弯。
三辊非对称式卷板机,上辊为主传动,下辊垂直升降运动,以便夹紧板材,并通过下辊齿轮与上辊齿轮啮合,同时作为主传动;边辊作倾升降运动,具有预弯和卷圆双重功能。结构紧凑,操作维修方便。

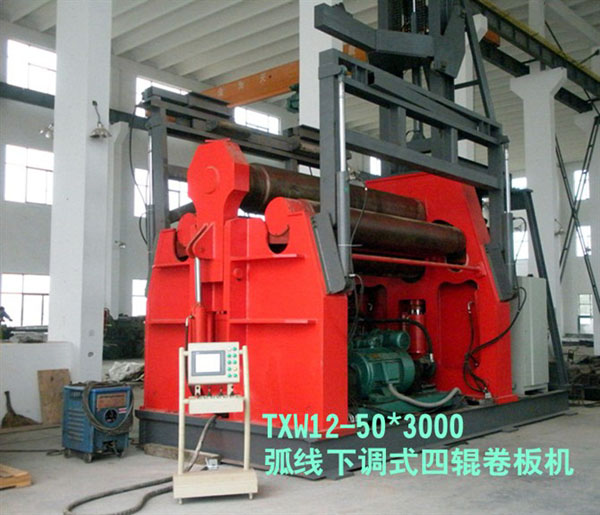

四辊卷板机上辊为主传动,通过减速机、十字滑块联轴器与上辊相连,为卷制板材提供扭矩;下辊作垂直升降运动,通过减速机蜗杆蜗轮(伞齿轮)付丝母丝杆付而获得,以便夹紧板材,为机械传动;在下辊的两侧设有侧辊并沿着机架导轨作倾斜运动,通过丝母丝杆蜗杆蜗轮(或伞齿轮)付传动;四根工作辊全部采用滚动轴承。
所以总结如下三辊卷板机与四棍卷板机主要是工作方式不一样。四棍卷板机的效率比三辊高还有可能实现自动卷制。圆度不达标可以下焊接完成后进行校圆。
